[GNS3] Multicast (멀티캐스팅) feat. Unicasting, broadcasting

Unicasting = 1 : 1 통신

broadcasting - 1 : 불특정다수

Multicasting - 1 : 특정 그룹 간 통신



debug ip ospf hello
u all	디버깅 정지

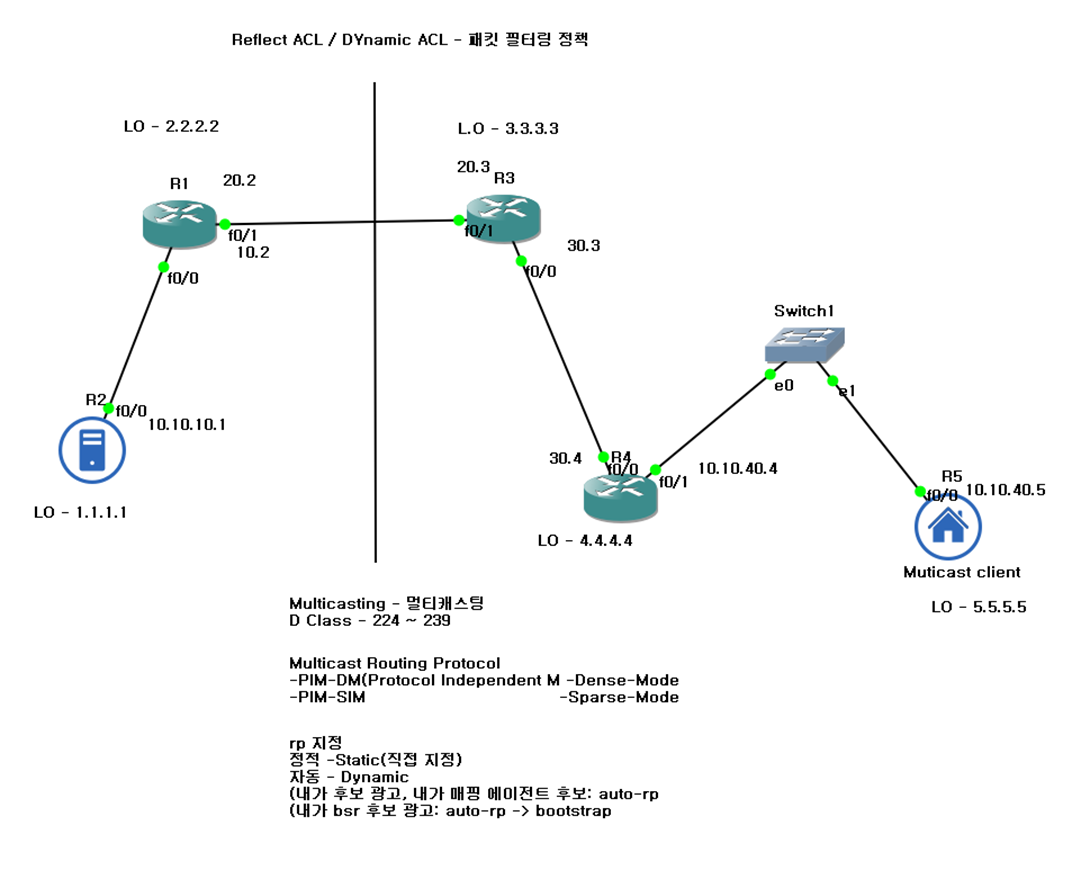

먼저 앞서 설정해 뒀던 zone 설정들을 다 지워준다.  (역순으로 지운다)

ip multicast-routing

R2-R5까지 모두





R2

int f0/0
ip pim dense-mode





R1

int f0/1
ip pim dense-mode
exit
conf t
int f0/0
ip pim dense-mode





R3

int f0/1
ip pim dense-mode
exit
conf t
int f0/0
ip pim dense-mode





R2

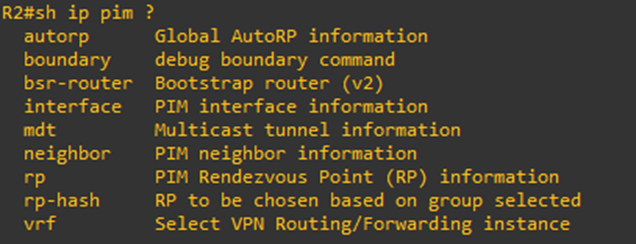

sh ip pim ?

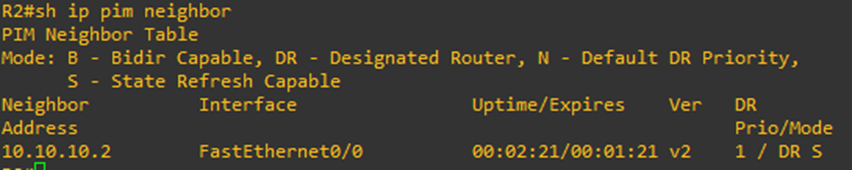

sh ip pim neighbor	연결된 것들 확인





R1

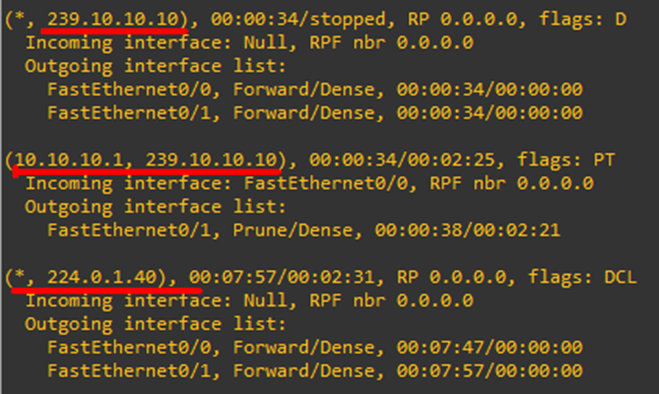

sh ip mroute

sh ip multicast route





R2

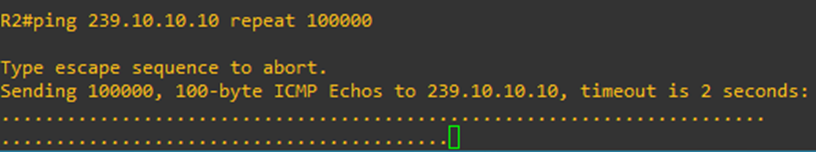

ping 239.10.10.10 repeat 10000

멀티캐스트 주소로 핑 때려보기 마지막 숫자는 몇회 송신할건지 임의의 숫자

방송을 송출해도 보는 사람이 없어서 핑이 안된다

그러면 R5로 가서 방송을 join 해야한다.





R5

int f0/0
ip igmp join-group 239.10.10.10	igmp로 239.10.10.10 방송에 join하겠다





R2

그러면 핑이 일정시간 도달하지 않다가 다시 정상적으로 도달한다.
