[GNS3] ASAv 구축과 Cisco ASDM 설치 (feat. tftp)

설치방법

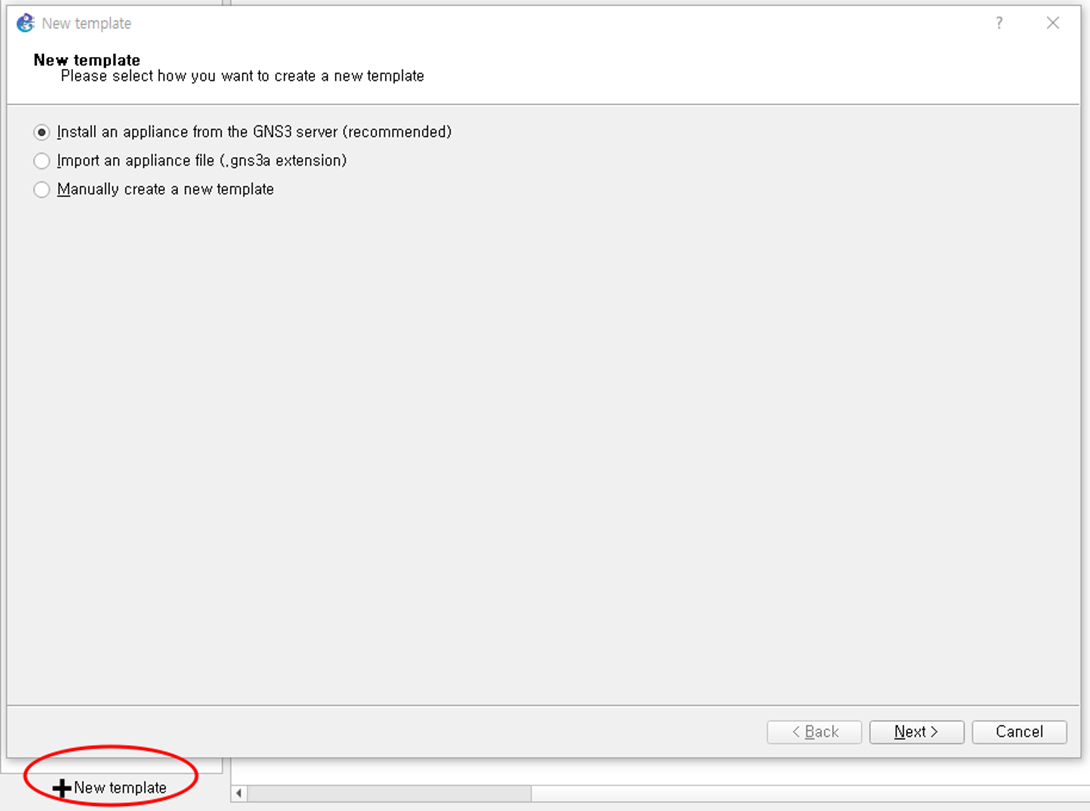

GNS3

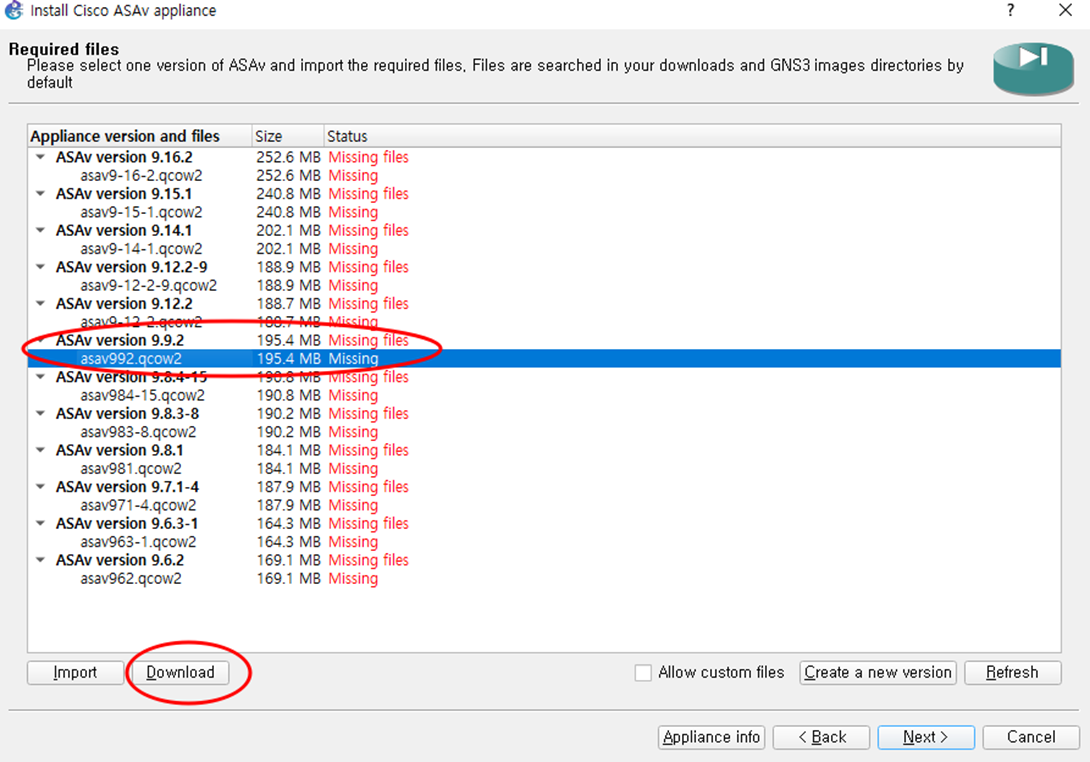

다운받을 때

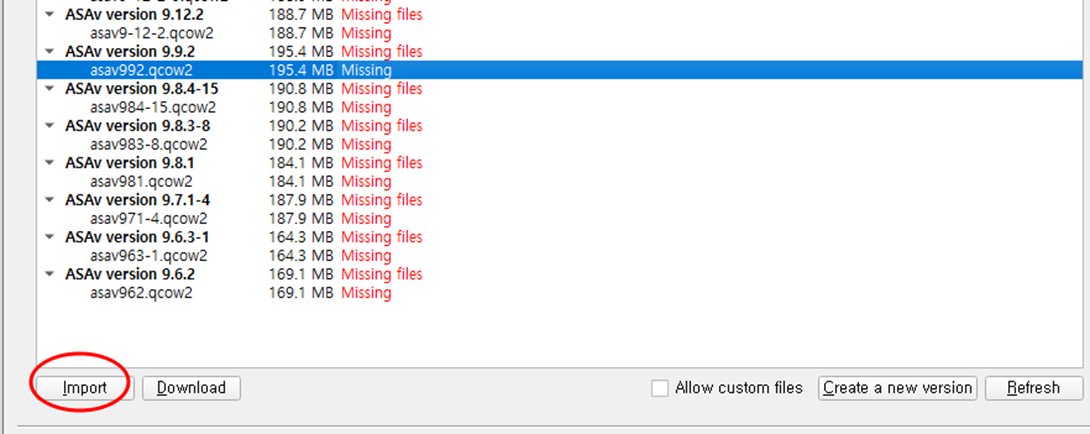

이미지 파일을 갖고 있을 때







---

방화벽에 ASAv 허용하기

CiscoASAv 실행할 때 Management는 선택하지 않는다.



방화벽은 정상적으로 동작한다. 처음 시작할 때 enable로 활성화 시킬 수 있고 비밀번호는 초반 설치 시에 메시지를 보면 “no”이다.





[방화벽에 설치해주기]

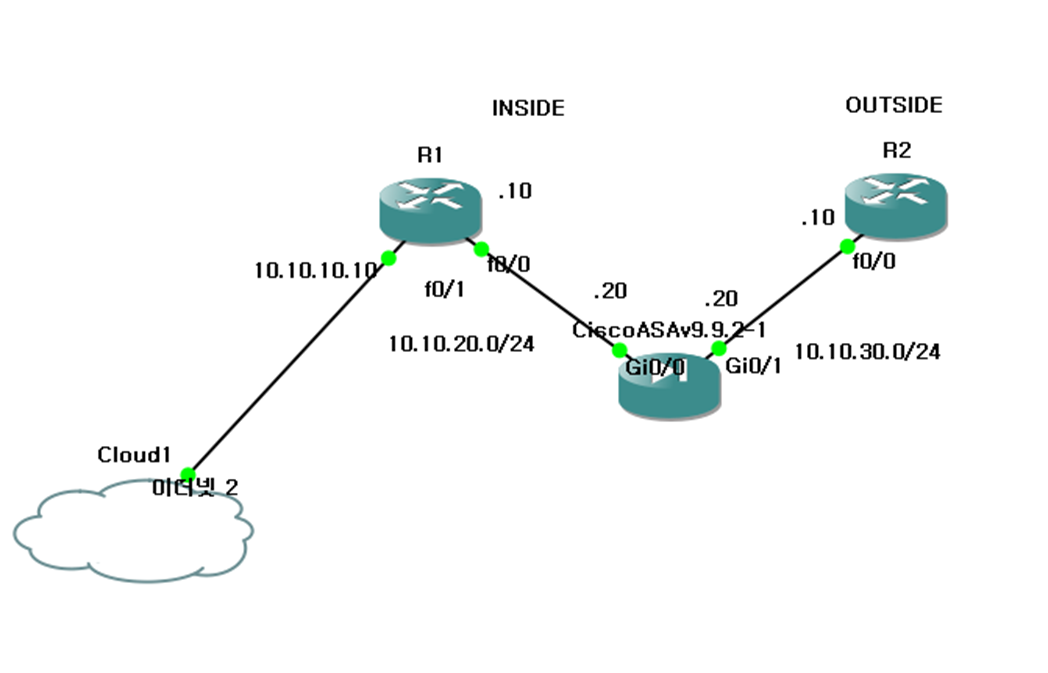

nameif inside  (gi0/0)

sercurity level = 0 ~ 100까지 있으며 100이 가장 높은 수치이다.

nameif outside (gi0/1)



sh firewwall	전체 방화벽 보는 명령어

---

OSPF 설정하기

(와일드카드가 아니라 서브넷을 그대로 준다)

show route
router ospf 1
network 10.10.20.0 255.255.255.0 area 0
network 10.10.30.0 255.255.255.0 area 0



R1에서 원격접속이 강하도록 설정

---

CMD 명령어 입력과 Putty telnet 원격 접속

CMD

route add 10.10.0.0 mask 255.255.0.0 10.10.10.10 -p

입력 후

http  확인

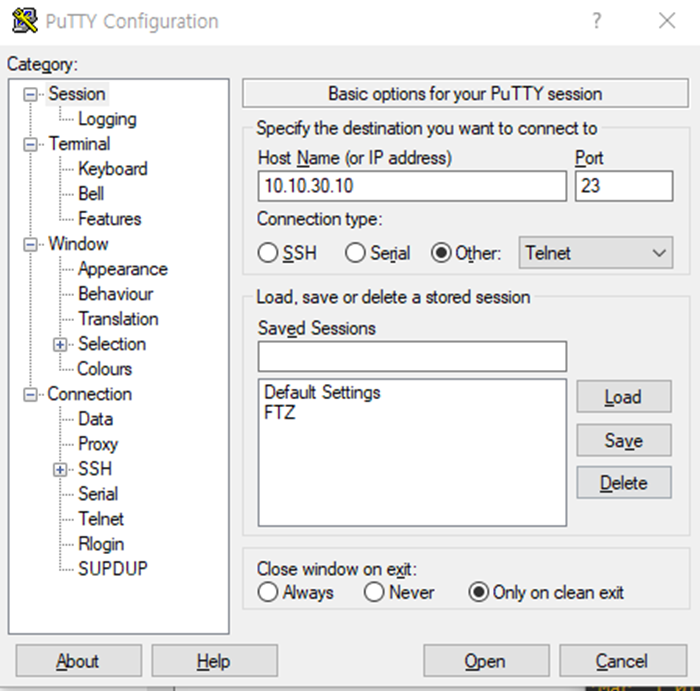

putty - telnet 확인





---

방화벽 설정 SSH

username ywoo password 1234	ssh 접속 사용자와 비밀번호 설정
aaa authenticaiton ssh console LOCAL

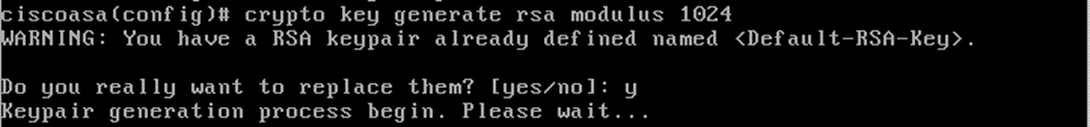

crypto key generate rsa modulus 1024

http server enable	ip http 서버와 같은 역할을 하게 하는 명령어 https까지 포함





R1

telnet 10.10.20.20
	허용이 안되고 있음





ASAv

telnet 10.10.20.10 255.255.255.0 inside

10.20의 주소에서 목적지 inside로 telnet을 허용한다





R1

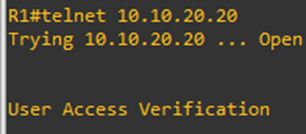

telnet 10.10.20.20
	허용이 돼서 접속을 할 수 있음





ASAv

http 10.10.10.0 255.255.255.0 inside	10.0에 포함되는 모든 주소들은 inside로 http접속을 허용한다
ssh 10.10.10.0 255.255.255.0 inside	10.0에 포함되는 모든 주소들은 inside로 ssh접속을 허용한다
telnet 10.10.30.10 255.255.255.255 outside

---

장비에서 ssh에 접속

R1

ssh -L ywoo 10.10.20.20	로컬에 ywoo라는 사용자의 목적지 20.20에 접속





ASAv

ssh 10.10.20.0 255.255.255.0 inside





PC에서 inside로의 방화벽 접속 허용하기

http 10.10.10.20 255.255.255.255 inside



버전확인

show version



특정 서비스 실행상태 보기

sh run http









---

tftp

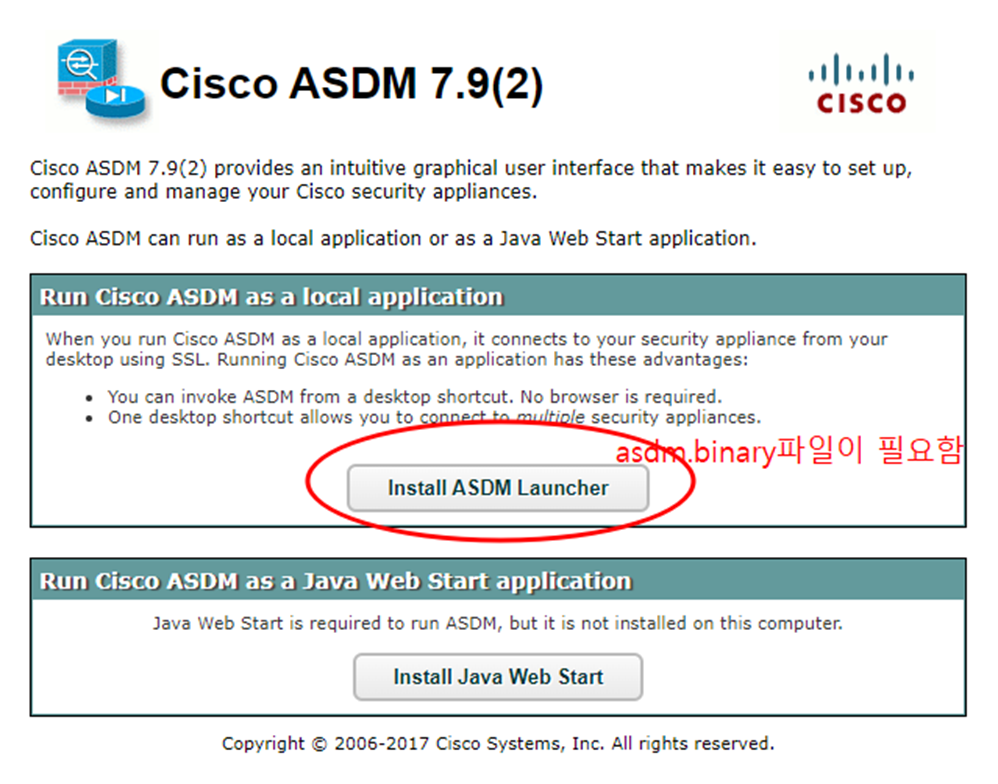

ASAv 방화벽에 http로 접속할 때는 이미지파일이 따로 필요하다.

그래서 가지고 있는 이미지 파일을 ASAv로 업로드를 해줘야하는데 이 때 쓰는 것이 “tftp”이다.

tftp의 기본 포트는 69번이다.

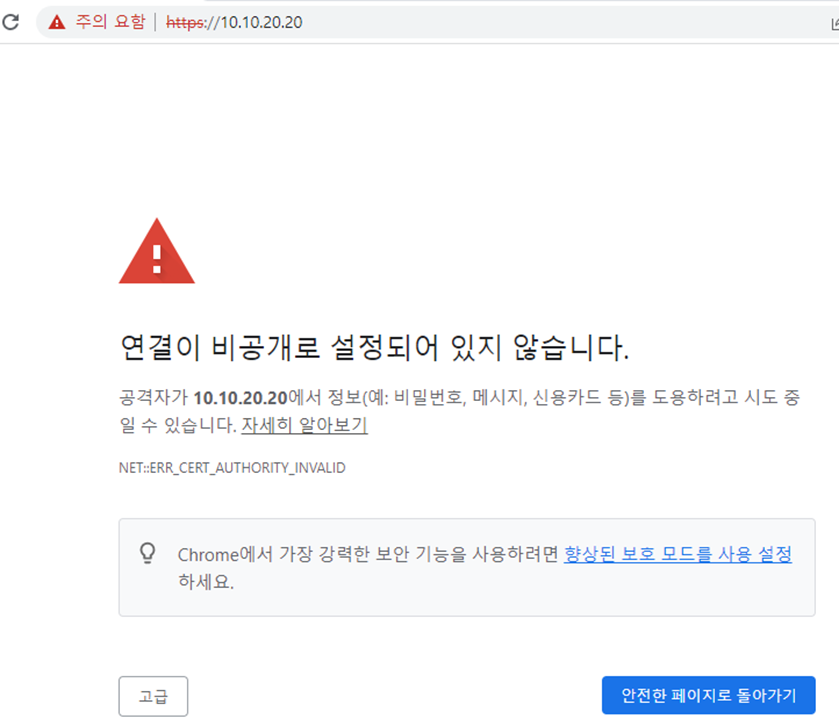

http로는 접속이 현재 불가하지만 https로 접속하게 되면 접속이 가능하다.











tfpd 파일 실행

그리고 최상단 Current Directory 에는 asdm 파일이 존재해야한다.

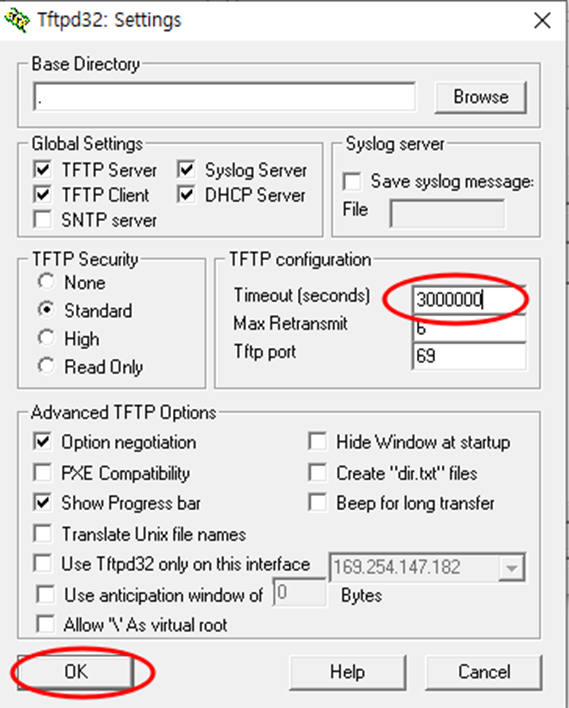

[Setting]

원래는 3초로 설정되어있기 때문에 시간을 많이 준다.





ASAv

copy run start
copy tftp: flash:	tftp에 있는 것을 flash로 가져오겠다.
10.10.10.20	tftp 서버주소 입력
	가져올 파일의 원본은?
asdm-781.bin
엔터

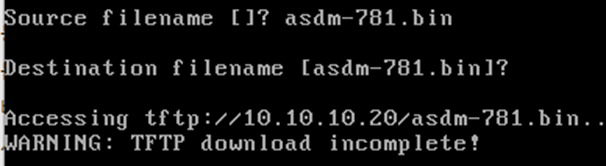

	지금은 에러가 뜬다



windows 방화벽 해제

tftp Current Directory에 경로를 한글이 없는 경로로 재설정하거나 그냥 경로 자체를 모두 영어로 변경

그다음

내 pc에서 inside로 핑이 가는지 확인하기





ASAv

copy tftp flash
엔터	아래 이미지에 flsh는 오타난거임

위와 같이 연결되고 실행이 됨



---

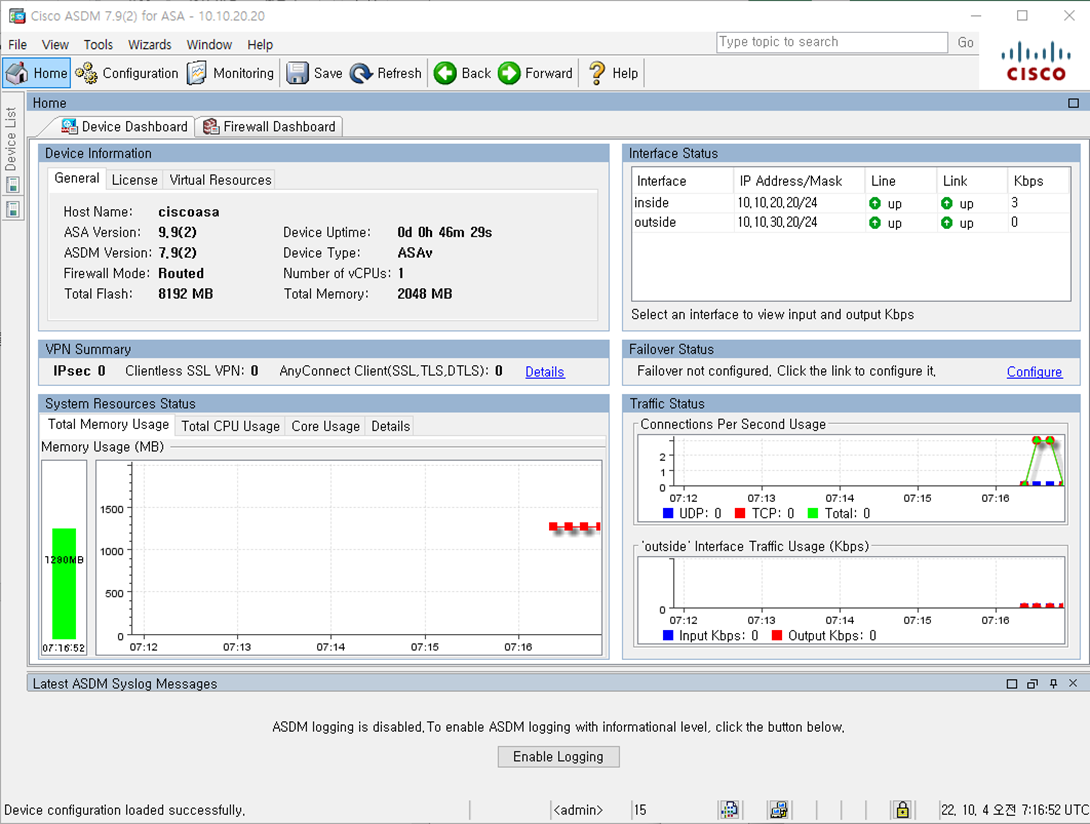

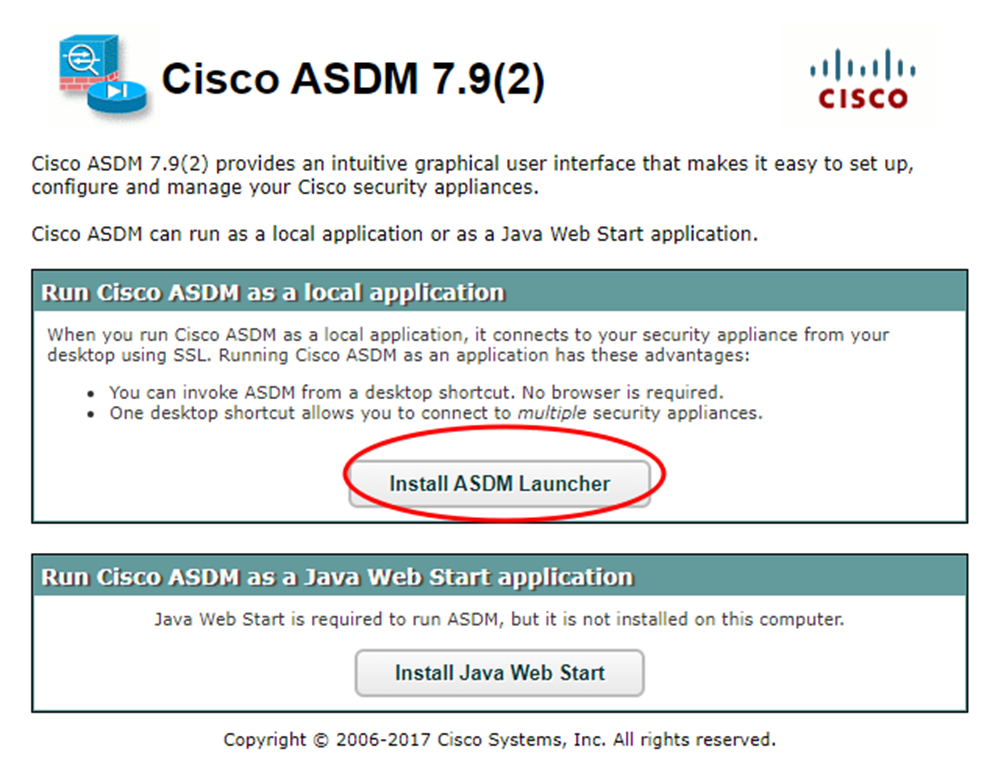

Cisco ASDM



https://www.java.com/ko/download/manual.jsp

모든 운영 체제용 Java 다운로드

자바 최신버전 다운 링크



자바 설치 후 에 Cisco ASDM-IDM Launcher 오른쪽버튼 클릭

속성에 들어가서 대상 값을 C:\Windows\System32\wscript.exe invisible.vbs run.bat

로 변경 후 실행

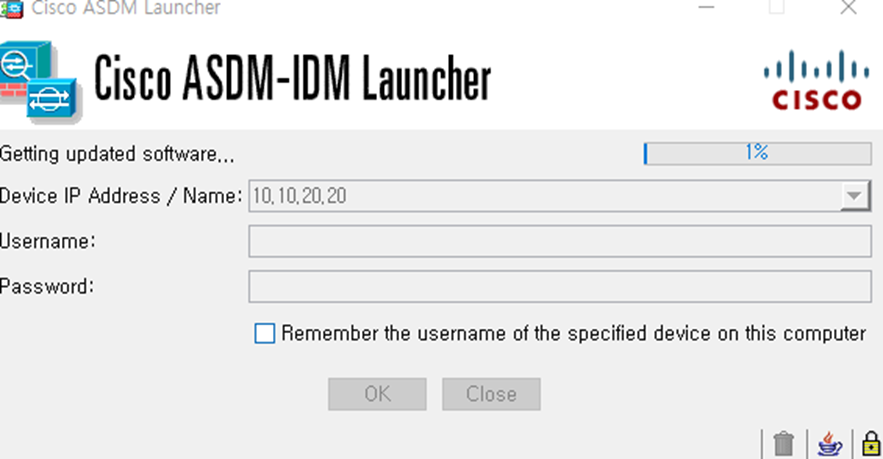

처음에 Device IP Address/Name 입력

Username 이랑 Password는 우리가 설정한 대로 입력
