GNS3 Multicast (멀티캐스팅) feat. Unicasting, broadcasting

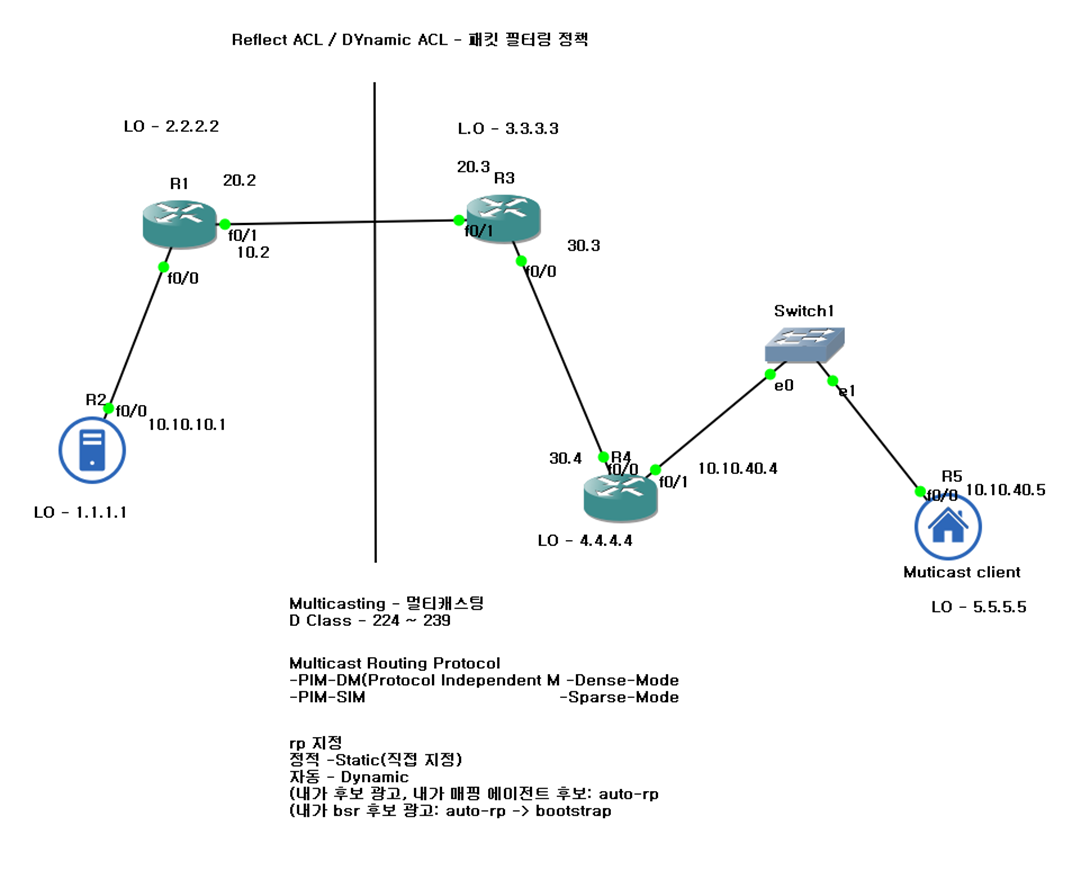

토폴로지는 멀티캐스팅이 된 상태에서 그대로 진행된다.

---

R1

int f0/0
no ip pim dense-mode
int f0/1
no ip pim dense-mode
exit
ip pim rp-address 2.2.2.2
exit
ip pim sparse-mode
int f0/1
ip pim sparse-mode

---



R3

int f0/0
no ip pim dense-mode
int f0/1
no ip pim dense-mode
exit
ip pim rp-address 2.2.2.2
exit
ip pim sparse-mode
int f0/1
ip pim sparse-mode

---

R4

int f0/0
no ip pim dense-mode
int f0/1
no ip pim dense-mode
exit
ip pim rp-address 2.2.2.2
exit
ip pim sparse-mode
int f0/1
ip pim sparse-mode

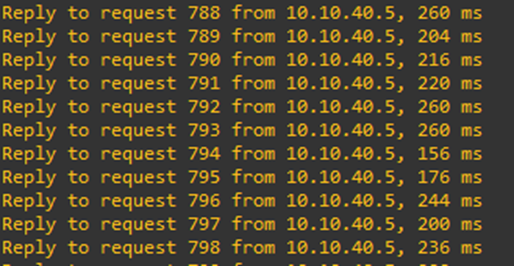

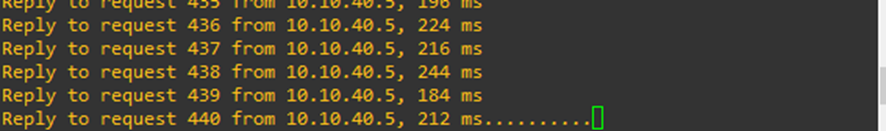

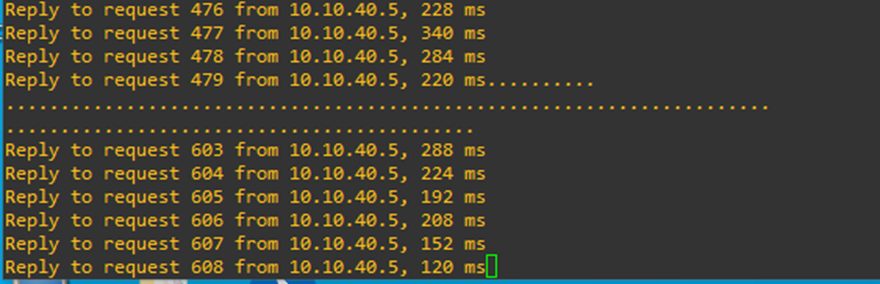

2.2.2.2에 sparse모드로 모두 바꿔주면 바꿔주는 동안은 연결이 멈췄다가 다시 잘 작동하게 된다.



다시 랑데뷰 주소 준 것을 모두 삭제한다

R1, R3, R4

랑데부는 업데이트 받아서 정보를 송신해주는 역할을 한다. 다 지워도 비효율적이지만 방송이 계속해서 방송이 송출되는 것을 확인 할 수 있다.



---

R1

ip pim send-rp-announce lo0 scope ?

ip pim send-rp-announce lo0 scope 10

이렇게 하면 먼저 모드를 설정하라고 나온다.



int lo 0	루프백으로 들어가서 스파스로 모드설정
ip pim sparse-m
exit
ip pim send-rp-announce lo0 scope 10
ip pim send-rp-discovery lo0 scope 10





---

R3

sh ip pim rp

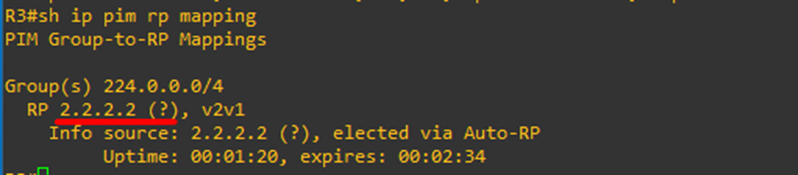

sh ip pim rp mapping

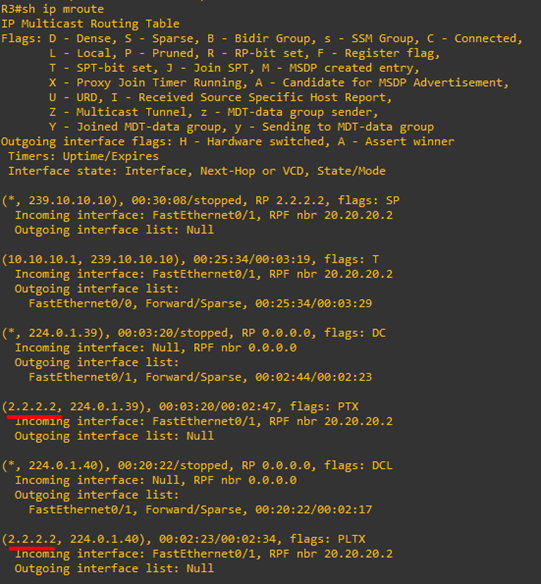

sh ip mroute
