Reflect ACL / Dynamic ACL - 패킷 필터링 정책 [1]

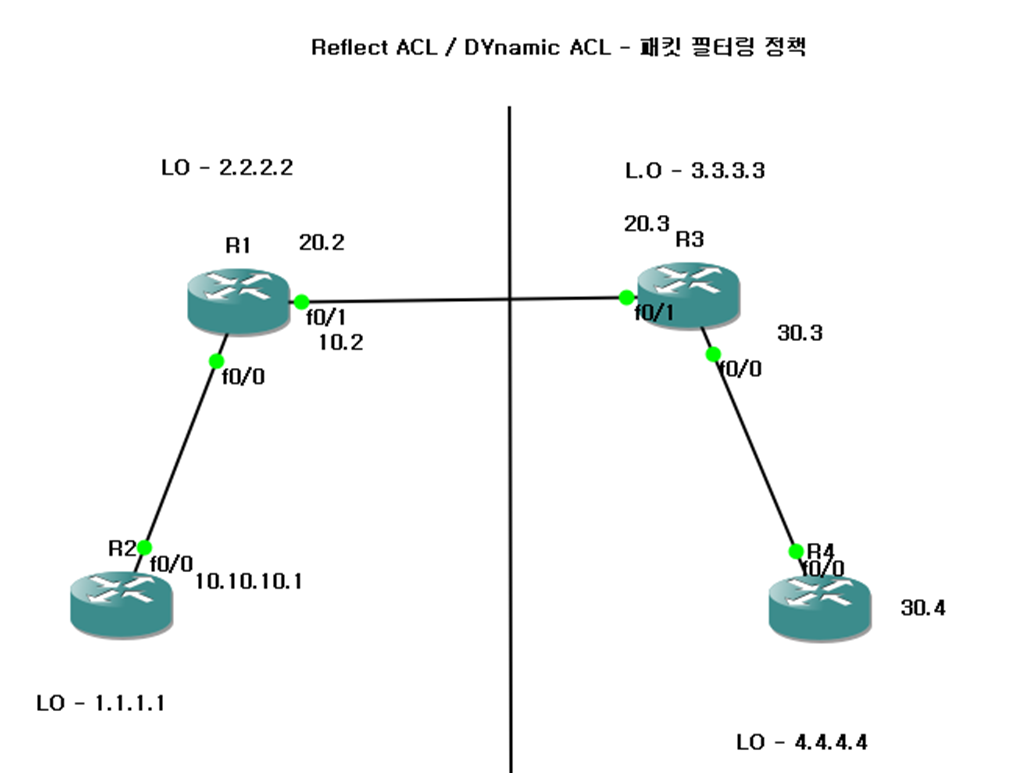

구축환경: GNS3

LO: 루프백설정

각 ip부여 및 ospf 통신 연결



R2

ip access-list extended tcpes(아무이름)

ospf허용

단일 일 때 host 출발지 도착치(any)

permit ospf host 10.10.20.3 any

permit tcp any any established

R3와 연결된 interface에 들어가서

int f0/1

ip access-group tcpes in



access list 보는 방법

sh access-list





---

R ACL 설정

ip access-list extended racl(이름 아무거나)

permit tcp any any reflect racltest

permit udp any any reflect racltest

permit icmp any any reflect racltest

permit ip any any

exit

ip access-list extended test

permit ospf host 10.10.20.3 any

evaluate racltest

exit

적용

int f0/1 (R3와 연결된 부분)

ip access-group racl in

ip access-group racl out





---

유저생성

username ywoo password 1234

line vty 0 4

login local

autocommand access-enable host timeout 10

ip access-list extended dacl

permit ospf host 10.10.20.3 any

permit tcp any host 10.10.20.2 eq telnet





임시 ACL이름 지정

dynamic DACL permit ip any any

exit

int f0/1

ip access-group dacl in

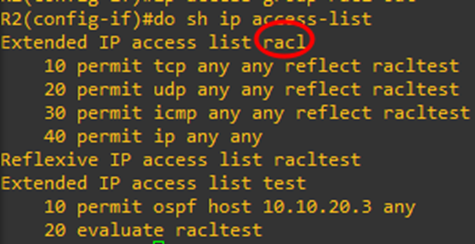

do sh ip access-list



R4에서 현재 1.1.1.1(R2 루프백)로 핑을 때려보면 핑이 안간다.

이 후 R4에서 telnet으로 10.10.10.2(R1)에 원격 접속

그 다음 R2의 루프백(1.1.1.1)로 핑을 때려보면 간다.
